기능
- 대각선 두 절점을 연결하거나 다각형을 그리면서 슬래브나 매트기초에 개구부를 생성합니다.
호출
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [개구부] > [슬래브 개구부]

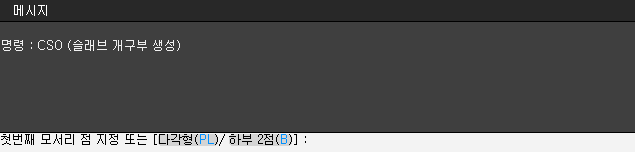

단축명령어 CSO
입력
기본옵션
대각선 두 절점을 선택하여 슬래브 개구부 / 매트기초 개구부를 생성하는 방법입니다.
| 개구부를 생성할 평면의 한쪽 모서리를 선택하고 대각선 모서리를 선택하면 사각형의 개구부가 생성됩니다. |
모서리 선택 시 수직부재(기둥, 벽)나 보가 존재하는 경우 기존 부재의 절점이 있는 부분을 선택합니다.
다각형 [PL]
다각형의 슬래브 개구부 / 매트기초 개구부를 생성할 때 사용하는 옵션입니다.
| 생성할 개구부 형상의 모서리 절점을 순서대로 선택하여 폐구간을 형성하면 다각형의 개구부가 생성됩니다. |
다각형의 슬래브는 수평면이 아니여도 생성이 가능하지만 슬래브 생성면은 평면이여야 합니다. 박공지붕과 같은 경사면을 생성할 때 편리합니다. 경사면으로 만들어진 슬래브에도 개구부 생성이 가능합니다.
하부 2점 [B]
경사 슬래브에 개구부를 생성할 때 사용하는 옵션입니다.
| 도면의 개구부 양 절점을 선택하면 경사 슬래브에 개구부가 생성됩니다. |
경사 슬래브에 개구부의 경우 개구부 일부만 도면에 표현되며 부재가 도면과 떨어져 있으므로 슬래브면에서 개구부를 생성하기 어렵습니다. 이 경우 바닥에서 수직방향으로 개구부의 높이와 하단거리를 이용하여 개구부를 생성합니다.
