기능
- 선을 생성합니다.
호출
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [절점 및 선] > [선]
단축명령어 CL
입력
기본옵션
두 지점을 연결하여 선을 생성하는 방법입니다.
생성하기 원하는 위치의 한 쪽 지점을 선택하고 다음 지점을 선택하면 선이 생성되고, 연속해서 선을 생성할 수 있습니다.
선 만으로는 모델링에 어떠한 영향을 주지 않습니다. 스냅정보가 부족하여 쉽게 부재를 생성하기 어려운 경우나 면부재 위에 선하중을 입력하려고 하는 경우 사용할 수 있습니다.

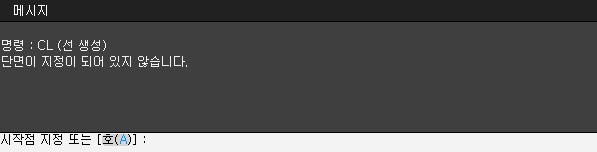

호 [A]
곡선을 생성할 때 사용하는 옵션입니다.
호의 시작점을 선택하고 호의 중간점 또는 중심점을 선택한 후 호의 끝점을 선택하면 시작점부터 끝점까지 곡선이 생성됩니다.
곡선의 생성단계에서 끝점을 선택하기 전, 선이 생성될 형상이 가상선으로 나타납니다. 이 가상선을 통해 생성될 형상을 미리 확인할 수 있습니다. 생성 작업 중 직선과 곡선을 서로 변경하면서 연속적으로 생성할 수도 있습니다.
