기능
- 두 절점을 잇거나, 두 부재를 지정하여 중도리를 생성합니다.
호출
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [비구조부재] > [중도리]
단축명령어 CPL
입력
기본옵션

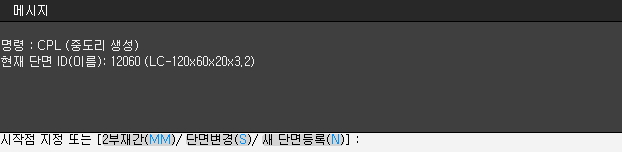

모델에서 중도리를 모델링할 위치의 절점을 선택하여 중도리를 생성할 수 있습니다.
보의 한 분할지점을 선택하고, 다음 지점을 선택하면 현재 단면의 중도리가 생성됩니다.
중도리를 생성할 때 중도리가 큰보, 작은보, 기둥 등 다른 부재와 교차한다면 생성하는 중도리는 해당 부재위치에서 자동 분할됩니다.
2부재간 [MM]
모델에서 2개의 부재를 선택하여 그 사이의 중도리를 생성하는 옵션입니다.
중도리가 시작할 위치의 부재와 끝날 위치의 부재를 선택하면 시작 부재부터 끝 부재까지 중도리가 생성됩니다.
중도리의 2부재간 생성 옵션 실행시 두 가지의 세부 생성 옵션이 나타납니다.
개수지정 : 2개의 부재 사이의 중도리 개수를 지정하면 자동으로 중도리를 생성합니다.
간격지정 [S] : 2개의 부재 사이의 중도리간 간격을 지정하면 지정한 간격으로 중도리가 자동 생성됩니다.
단면변경 [S]
현재 설정 단면을 변경하는 옵션입니다.
등록된 단면 중 설정하려는 단면의 아이디를 입력하거나 정보트리 > 부재 > 중도리 리스트에서 원하는 단면을 클릭하면 현재 단면이 변경됩니다.
입력작업 중에 단면 아이디는 정보트리를 통해 확인할 수 있습니다. 등록된 단면에 한해 변경이 가능하기 때문에 만약 원하는 단면이 등록되어 있지 않다면 먼저 새 단면을 등록해야 합니다.
새 단면등록 [N]
기능 수행 중 단면등록 창으로 바로 이동하여 원하는 단면을 등록할 수 있는 옵션입니다.
“중도리 단면 등록/편집 대화창"에서 새 단면을 등록할 수 있고, 등록한 단면은 현재 단면으로 변경됩니다.
입력 작업 중에 생성하기 원하는 단면 크기가 없는 경우 사용할 수 있고, 등록한 단면은 정보트리에 추가됩니다.
