기능
- 사용자벽은 일반적으로 철골 구조물의 외부 판넬벽을 모델링할 때 사용합니다. 3D 모델에는 표현되지만 구조도면에는 표현되지 않습니다.
호출
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [비구조부재] > [사용자벽]

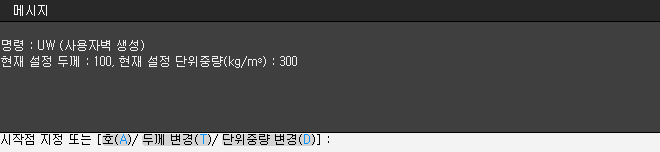

단축명령어 UW
입력
기본옵션
두 절점을 연결하여 사용자벽을 생성하는 방법입니다.
| 도면의 벽체 중앙선 한 쪽 절점을 선택하고 다음 절점을 선택하면 현재 단면 두께의 사용자벽이 생성됩니다. |
벽이 연결되어 있는 경우 연속해서 벽을 생성할 수 있습니다.
호 [A]
곡선벽을 생성할때 사용하는 옵션입니다.
| 호의 시작점을 선택하고 호의 중간점 또는 중심점을 선택한 후, 호의 끝점을 선택하면 시작점부터 끝점까지 곡선벽이 생성됩니다. |
곡선 벽의 생성 단계에서 끝점을 선택하기 전, 벽체가 생성될 형상이 가상선으로 나타납니다. 이 가상선을 통해 생성될 형상을 미리 확인할 수 있습니다. 생성 작업 중 직선벽과 곡선벽을 서로 변경하면서 연속적으로 생성할 수도 있습니다.
두께 변경 [T]
현재 설정 두께를 변경할 때 사용하는 옵션입니다.
설정하려는 벽의 두께를 mm 단위로 입력하면 현재 설정 두께가 변경됩니다.
입력한 두께 정보는 부재 생성 후 정보트리에서 확인할 수 있습니다. 별도의 대화창없이 두께를 바로 입력하여 설정할 수 있으며 입력한 두께와 동일한 값의 아이디가 자동 설정되어 등록됩니다.
단위중량 변경 [D]
현재 설정 단위중량을 변경할 때 사용하는 옵션입니다.
설정하려는 단위중량을 kg/㎥ 단위로 입력하면 현재 설정 단위중량이 변경됩니다.
값의 단위는 단위 부피당 중량(kg/㎥ )이므로 만약 알고 있는 정보가 단위면적에 대한 중량값(kg/㎡) 이라면 해당 중량값을 두께(m 단위)로 나눈 값으로 설정합니다. 단위중량은 어떻게 계산하나요?
1. 단위면적당 하중을 알고 있을 때 계산 방법
일반적으로 ㎡당 부재의 중량을 알고 있으므로 중량을 체적당 단위하중으로 수정하여 적용해야 합니다.
ex) 두께가 200mm이고 단위면적에 대한 중량이 17kg/㎡의 부재를 사용자벽으로 입력하려면
17kg/㎡ ÷ 0.2m = 85kg/㎥ → 단위중량으로 설정
(㎡ 단위중량을 m단위두께로 나눕니다)
2. 프로그램에서 부재의 중량이 반영되는 방법
설정된 단위중량(kg/㎥) X 설정된 두께(m) = 300 X 0.1 = 30(kg/㎡)
※ 중량은 프로그램에서 자중으로 자동 산정되어 적용됩니다.
※ 1 ton = 10 kN
