기능
- 비구조 조적벽을 생성합니다. 3D 모델에는 표현되지만 구조도면에는 표현되지 않습니다.
호출

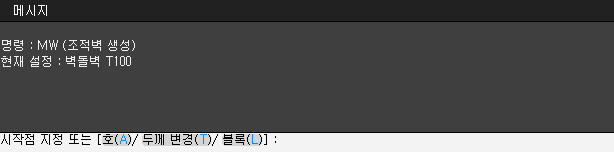

메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [비구조부재] > [조적벽]
단축명령어 MW
입력
기본옵션
두 절점을 연결하여 조적벽을 생성하는 방법입니다.
| 도면의 조적벽 중앙선 한 쪽 절점을 선택하고 다음 절점을 선택하면 현재 단면 두께의 조적벽이 생성됩니다. |
조적벽이 연결되어 있는 경우 연속해서 조적벽을 생성할 수 있습니다.
호 [A]
곡선벽을 생성할때 사용하는 옵션입니다.
| 호의 시작점을 선택하고 호의 중간점 또는 중심점을 선택한 후, 호의 끝점을 선택하면 시작점부터 끝점까지 곡선벽이 생성됩니다. |
곡선 벽의 생성단계에서 끝점을 선택하기 전, 벽체가 생성될 형상이 가상선으로 나타납니다. 이 가성선을 통해 생성될 형상을 미리 확인할 수 있습니다. 생성 작업 중 직선벽과 곡선벽을 서로 변경하면서 연속적으로 생성할 수도 있습니다.
두께 변경 [T]
현재 설정 두께를 변경할 때 사용하는 옵션입니다.
설정하려는 벽의 두께를 입력하면 현재 설정 두께가 변경됩니다.
입력한 두께 정보는 부재 생성 후 정보트리에서 확인할 수 있습니다. 별도의 대화창없이 두께를 바로 입력하여 설정할 수 있으며 입력한 두께와 동일한 값의 아이디가 자동 설정되어 등록됩니다.
블록 [L]
조적벽의 종류를 블록벽으로 변경할 때 사용하는 옵션입니다.
현재 설정된 조적벽 종류가 블록벽으로 변경됩니다.
기본 설정된 벽은 벽돌벽입니다. 블록벽으로 설정하여 부재 생성 작업을 완료한 후 다시 부재 생성 명령을 수행하면 현재 설정은 다시 벽돌벽으로 변경됩니다.
