기능
- 횡력에 저항하려는 목적으로 생성합니다. 시작점과 끝점을 이어 수직, 수평의 가새를 생성합니다.
호출
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [가새]

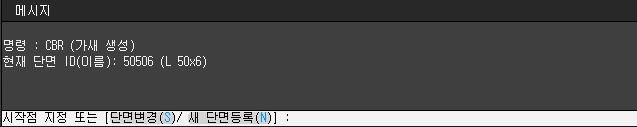

단축명령어 CBR
입력
기본옵션
두 절점을 연결하여 가새를 생성하는 방법입니다.
|
가새를 생성할 위치의 한 쪽 절점을 선택하고 다음 절점을 선택하면 현재 단면 크기의 가새가 생성됩니다. 가새가 연속되어 있는 경우 연속해서 가새를 생성할 수 있습니다. |
단면변경 [S]
현재 단면으로 설정된 단면을 변경하는 옵션입니다.
등록된 단면 중 설정하려는 단면의 아이디를 입력하거나 정보트리 > 부재 > 가새 리스트에서 원하는 단면을 클릭하면 현재 단면이 변경됩니다.
입력 작업 중에 단면 아이디는 정보트리를 통해 확인할 수 있습니다. 등록된 단면에 한해 변경이 가능하기 때문에 만약 원하는 단면이 등록되어 있지 않다면 먼저 새 단면을 등록해야 합니다.
새 단면등록 [N]
기능 수행 중 단면등록 창으로 바로 이동하여 원하는 단면을 등록할 수 있는 옵션입니다.
''가새 단면 등록/편집 대화창"에서 새 단면을 등록할 수 있고, 등록한 단면은 현재 단면으로 변경됩니다.
입력 작업 중에 생성하기 원하는 단면 크기가 없는 경우 사용할 수 있고, 등록한 단면은 정보트리에 추가됩니다. 그리고 가새는 철골 단면 부재만 등록이 가능합니다.
