기능
- 크레인의 용량이 크거나 스팬이 긴 경우는 크레인의 단면이 지나치게 커질 수 있습니다. 이 경우에 크레인 가새와 크레인 횡지지보를 설치하여 크레인 주행보의 단면을 줄일 수 있습니다.
일반적으로 크레인 횡지지보는 크레인의 용량이 100kN 이거나, 스팬이 8m이상인 경우에 적용합니다. 그러나 크레인 용량이 200 kN인 경우나 스팬이 6m인 경우도 크레인 횡지지보를 설치할 수 있습니다.
단, 크레인 횡지지보는 크레인 가새와 같이 적용해야 크레인 주행보의 단면을 줄일 수 있습니다.

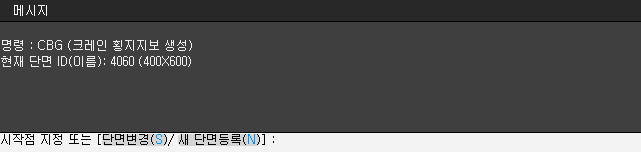

호출
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [크레인] > [크레인 횡지지보]
단축명령어 CBG
입력
기본옵션

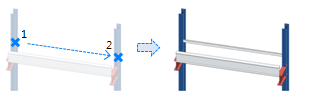

두 절점을 연결하여 크레인 횡지지보를 생성하는 방법입니다.
횡지지보를 생성할 위치의 한 쪽 절점을 선택하고 다음 절점을 선택하면 현재 단면 크기의 횡지지가 생성됩니다.
횡지지보가 연속되어 있는 경우 연속해서 횡지지보를 생성할 수 있습니다. 횡지지보는 현재 단면이 철골인 경우에만 모델링이 가능합니다. 횡지지보의 부재력을 확인했을 때 횡력에 의해 약축휨력이 강축휨력보다 크게 발생한다면 Ｉ처럼 배치하는 것보다 베타앵글을 돌려서 H처럼 배치하는 것이 효과적입니다.
단면변경 [S]
현재 단면으로 설정된 단면을 변경하는 옵션입니다.
등록된 단면 중 설정하려는 단면의 아이디를 입력하거나 정보트리 > 부재 > 보 리스트에서 원하는 단면을 클릭하면 현재 단면이 변경됩니다.
입력 작업 중에 단면 아이디는 정보트리를 통해 확인할 수 있습니다. 등록된 단면에 한해 현재 단면으로 변경이 가능하기 때문에 만약 원하는 단면이 등록되어 있지 않다면 먼저 새 단면을 등록해야 합니다. 현재 단면은 크레인 주행보, 크레인 횡지지보, 큰보, 작은보가 같은 값을 사용합니다.
새 단면등록 [N]
기능 수행 중 단면등록 창으로 바로 이동하여 원하는 단면을 등록할 수 있는 옵션입니다.
''보 단면 등록/편집 대화창"에서 새 단면을 등록할 수 있고, 등록한 단면은 현재 단면으로 변경됩니다.
입력 작업 중에 생성하기 원하는 단면 크기가 없는 경우 사용할 수 있고, 등록한 단면은 정보트리에 추가됩니다. 보의 단면은 크레인 주행보, 크레인 횡지지보, 큰보, 작은보가 같은 단면 목록을 사용합니다.
