기능
- 기둥을 선택하면 내림기초 층고나 지정한 깊이로 기둥 하부에 페데스탈이 생성됩니다. 기초를 훼손하지 않고 철골 기둥을 기초에 정착하기 위해 설치하는 연결재로서 주로 상부하중이 큰 경우에 설치합니다. 상부하중이 작아서 철골기둥을 기초에 직접 정착해도 기초에 무리가 없다면 페데스탈을 설치하지 않아도 됩니다.
호출
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [기초] > [페데스탈]
단축명령어 PD

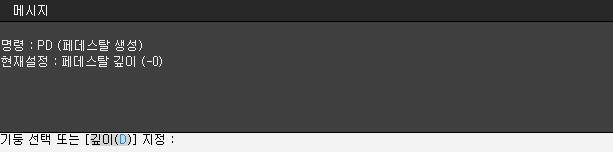

입력
기둥선택
철골기둥 하부에 페데스탈을 생성하는 방법입니다.
| 철골기둥을 선택하면 기둥 하부에 페데스탈이 생성됩니다. |
생성된 페데스탈은 기둥이 있는 하부 층에 생성됩니다.
깊이 [D]
페데스탈의 깊이를 설정하는 옵션입니다.
깊이 값은 양수로 입력해야 하고, 값을 입력하면 현재 설정된 페데스탈 깊이 값이 변경됩니다.
페데스탈 기본 깊이는 내림기초층 높이 또는 1000mm입니다. 입력한 값이 선택한 기둥 하부 층의 층고보다 큰 경우 페데스탈은 생성되지 않습니다. 또한 선택한 기둥 하부에 BASE 층 외에 층이 없는 경우에도 페데스탈은 생성되지 않습니다. 페데스탈을 사용하는 경우 내림기초 층을 만들어 내림기초 층에 페데스탈을 생성하는 것이 좋습니다.
