기능
- 자동으로 산정된 필요한 파일 수량을 이용하여 매트기초에 파일을 생성합니다.
호출
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [기초] > [파일]

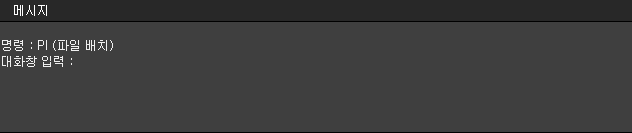

단축명령어 PI
입력
파일정보
| 파일직경 : | 배치할 파일 직경(mm)을 설정합니다. |
| 파일개수 : | 배치할 파일 개수를 설정합니다. 파일 개수를 선택할 수도 있고 직접 입력할 수도 있습니다.필요한 파일 수량이 산정된 경우 파일 개수를 ‘부재할당’으로 선택하여 기둥하부에 필요한 파일수량 만큼 자동으로 배치할 수도 있습니다. 부재할당으로 선택하면 배치방법에서 '기둥 선택'만 활성화됩니다. - 개수를 1로 하는 경우 : ‘기둥선택’ 과 '한 점 배치'만 사용 가능 - 개수를 2로 하는 경우 : ‘호 배치’ 외에 모든 배치방법 사용 가능 - 개수를 3 이상으로 하는 경우 : 모든 배치방법 사용 가능 |
배치방법
기둥 선택 : 기둥을 선택하여 기둥 하부에 정해진 형태로 파일을 배치합니다.
한 점 배치 : 한 점을 선택하면 정해진 형태로 파일을 배치합니다.
파일 개수가 여러 개인 경우 파일은 점을 중심으로 자동배치됩니다.

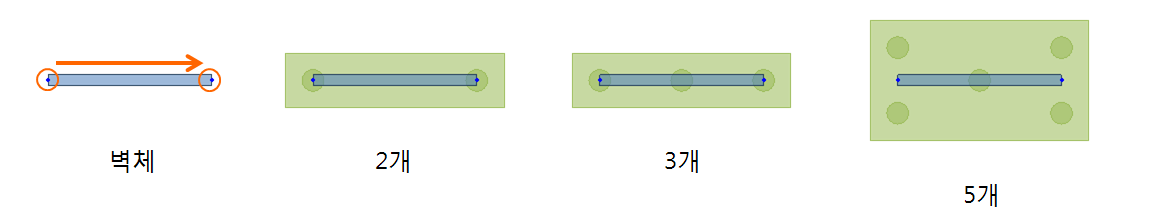

두 점 배치 : 두 점을 선택하여 파일을 배치합니다.
주로 벽체하부에 파일을 배치할 때 사용하며 선택한 두 점 사이에 파일이 배치됩니다.
파일은 등간격으로 배치되며 설정된 수에 따라 1열, 2열 또는 1열과 2열을 조합하여 배치됩니다.
호 배치 : 곡선을 선택하여 파일을 배치합니다. 곡선벽 하부 등에 곡선 형태로 파일을 배치할 때 사용합니다.
시작점, 중간점 끝점을 찍어 만들어진 호에 설정된 파일 개수가 등간격으로 배치됩니다.

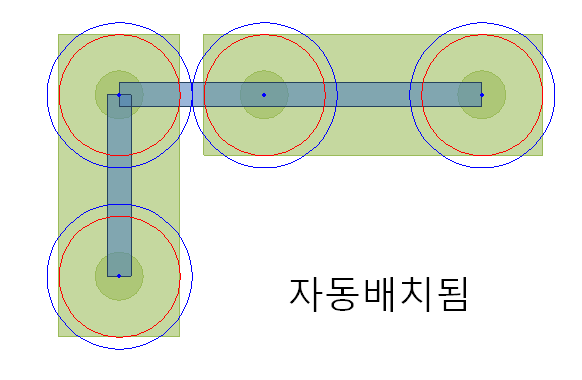

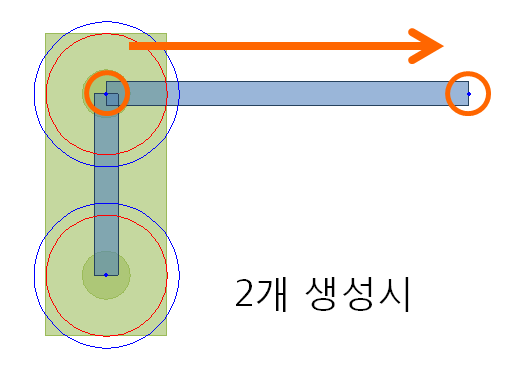

예) 두 점을 선택하여 배치하는 경우 예) ‘두 점 배치’ 나 ‘호 배치’시 시작점이나 끝점에 이미 만들어진 파일이 있는 경우
|
파일 직경 X 3 만큼 떨어진 위치에서 부터 파일을 자동 배치합니다.
|
보기/감추기

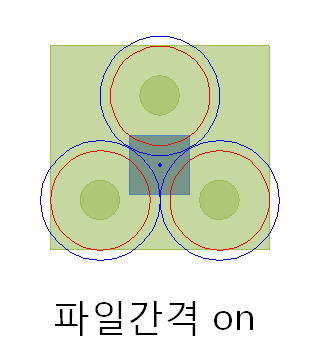

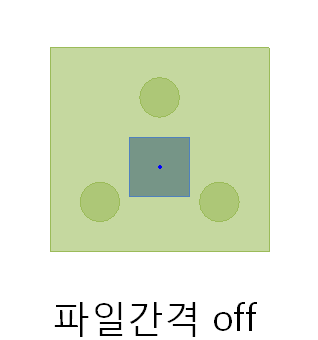

파일 간격 : 체크하면 각 파일 간의 필요 간격을 보여줍니다.
근접한 부재에 파일을 배치하는 경우 유용하게 사용할 수 있습니다.
파일간격에 check on 한 경우 색상 설명
빨간 선 : 파일 직경 X 2.5 (설계기준 최소 간격)
파란 선 : 파일 직경 X 3.0 (실무 시 권장 간격)

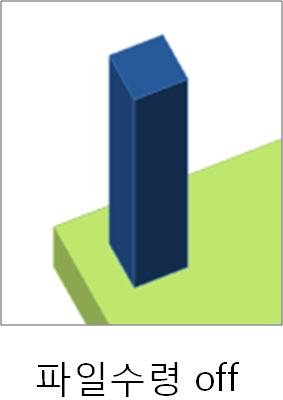

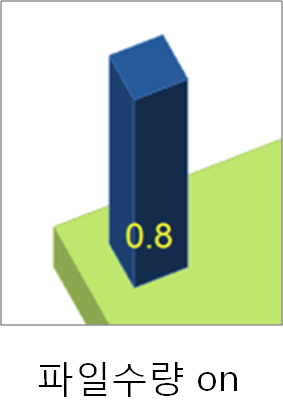

파일 수량 : 체크하면 각 수직부재에 필요한 파일 수량을 보여줍니다.
