기능
- 절점을 이어 다각형을 그리거나 벽체를 선택하여 벽체 하부에 매트기초를 생성합니다.
호출
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [기초] > [매트기초]
단축명령어 FM

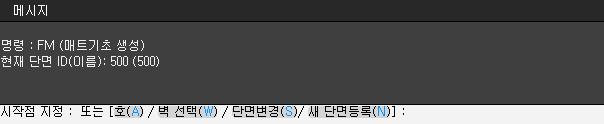

입력
기본옵션
절점을 연결하여 매트기초를 생성하는 방법입니다.
| 생성할 매트 형상의 모서리 절점을 순서대로 선택하여 폐구간을 형성한 후 연단거리를 입력하면 매트기초가 생성됩니다. |
생성시 연단거리를 고려한 위치의 선택이 어려우므로 수직부재 하부를 선택한 후 연단거리를 입력하여 매트기초를 생성할 수 있습니다. 연단거리는 매트기초의 모든 면에 적용되기 때문에 상황애 따라 연단거리를 고려한 절점으로 매트기초를 생성하기도 합니다. 절점 선택시 연단거리를 고려하여 선택한 후 연단거리를 '0'값으로 입력하여도 기본 방법과 동일하게 생성되며 해석설계 결과도 동일합니다.
호 [A]
곡선이 있는 매트기초를 생성할 때 사용하는 옵션입니다.
| 호의 시작점을 선택하고 호의 중간점 또는 중심점을 선택 후 호의 끝점을 선택하면 구간이 곡선으로 선택됩니다. 계속해서 곡선 또는 직선으로 절점을 선택하여 폐구간을 형성하면 부재가 생성됩니다. |
매트기초의 곡선부분 선택단계에서 끝점을 선택하기 전, 기초가 생성될 형상이 가상선으로 나타납니다. 이 가상선을 통해 생성될 형상을 미리 확인할 수 있습니다. 생성 작업 중 직선과 곡선을 서로 변경하면서 연속적으로 생성할 수도 있습니다.
벽 선택 [W]
벽을 선택하여 매트기초를 생성할 때 사용하는 옵션입니다.
| 벽을 선택한 후 연단거리를 입력하면 매트기초가 생성됩니다. |
벽체 하부에 매트기초를 빠르게 만들 수 있습니다. 연결되지 않고 떨어져 있는 벽체를 선택한 경우 선택한 벽체의 최외각을 연결한 위치에 연단거리가 적용되어 기초가 생성됩니다.
단면변경 [S]
현재 단면으로 설정된 단면을 변경하는 옵션입니다.
등록된 단면 중 설정하려는 단면의 아이디를 입력하거나 정보트리 > 부재 > 매트기초 리스트에서 원하는 단면을 클릭하면 현재 단면이 변경됩니다.
입력 작업 중에 단면 아이디는 정보트리를 통해 확인할 수 있습니다. 등록된 단면에 한해 변경이 가능하기 때문에 만약 원하는 단면이 등록되어 있지 않다면 먼저 새 단면을 등록해야 합니다.
새 단면등록 [N]
기능 수행 중 단면등록 창으로 바로 이동하여 원하는 단면을 등록할 수 있는 옵션입니다.
'매트기초 단면 등록/편집 대화창'에서 새 단면을 등록할 수 있고, 등록한 단면은 현재 단면으로 변경됩니다.
입력 작업 중에 생성하기 원하는 단면 크기가 없는 경우 사용할 수 있고, 등록한 단면은 정보트리에 추가됩니다.
매트기초 가장자리 부분을 동결심도 확보를 위해 두껍게 해야 하는데 어떻게 모델링 하나요?
구조도면에만 두껍게 표현한 단면상세도를 추가하거나 모델에서 매트기초 테두리에 지중보를 배치할 수도 있습니다.
