機能

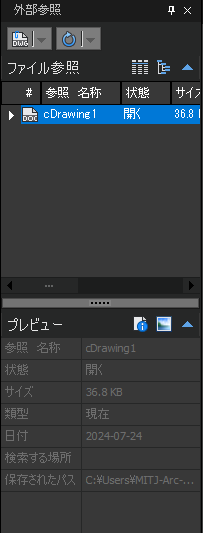

外部参照パレットが表示されます。
実行方法
メニュー：挿入 > 外部参照
アイコン：
コマンド：XREF
ショートカットキー：項目がありません
関連機能
システム変数
項目がありません
詳細説明
外部参照で挿入された図面を外部参照パレット内で管理します。
DDWG及びラスターイメージファイルのみ外部参照パレットで直接開くことができます。
添付
ファイルを現在図面に添付します。
更新
ファイルリストを新しく直したり、すべての参照を再度読み込み、参照ファイルの変更を反映
します。
ファイル参照
■ ツリービューボタン
ボタンをクリックすると参照ファイル目録がリストやツリービューに転換されます。
■ 参照されたファイルのリスト
状態、サイズ及び作成日等の情報を含む現在図面の参照リストを表示します。
ファイル名を編集するにはファイル名をダブルクリックします。
パスの種類を変更するにはマウスの右クリックでパスを変更します。
詳細情報
選択した参照の情報またはプレビューイメージを表示します。
■ 詳細情報表示及びプレビューボタン
ボタンをクリックすると詳細情報表示とプレビューを切り替えます。
■ プレビュー
ファイル参照から選択されたファイルのイメージを表示します。
■ 詳細情報表示
ファイル参照から選択されたファイルに対する情報を提供します。右側の列をクリックして一
部の情報を修正できます。
