機能
登録されたユーザー図面を画面に挿入します。
実行方法
メニュー：挿入 > ユーザー図面挿入
アイコン：
コマンド：INSERTUSERDRAWING(IUD)
ショートカットキー：該当ユーザー図面 Drag & Drop
関連機能
コマンド
ユーザー図面定義
システム変数
項目がありません
詳細説明
選択したユーザー図面とユーザー図面内にあるすべての図面枠やオブジェクトのコピーを作成
します。
この機能はツリーメニューでコピーするユーザー図面を画面にDrag&Dropすることで同じ結果
を出します。

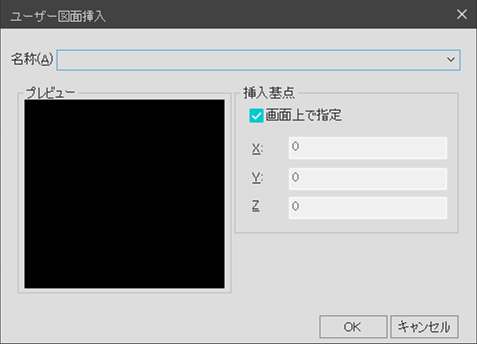

名称
挿入するユーザー図面の名前を入力するかプルダウンリストから選択します。
プレビュー
選択したユーザー図面のオブジェクトをプレビューウィンドウで表示します。
挿入点
ユーザー図面の挿入点を入力します。
■ 画面上で指定
チェックされ、入力欄が非活性化されている状態で[OK]を押しダイアログボックスが閉じる
と、挿入点を指定できます。
チェック解除時、入力欄にX,Y,Zの座標値を入力できます。
X：X座標値を入力します。
Y： Y座標値を入力します。
Z： 他の応用プログラムから指定された値がある場合、その値を表示します。(読込み専
用)
